اجرای فاضلاب ساختمان و ۳۵ نکته مهم و کاربردی که باید بدانید

اجرای فاضلاب ساختمان و ۳۵ نکته طلایی در طراحی و اجرا

اجرای فاضلاب ساختمان نه تنها یک الزام قانونی (مطابق با مبحث ۱۶ مقررات ملی) است، بلکه آسایش ساکنین و دوام ساختمان را تضمین میکند. در این راهنما، ۳۵ نکته فنی مبتنی بر استانداردهای ملی را به صورت شماره بندی شده و طبقه بندی شده تقدیم شما میکنیم.

📌 بخش اول : ضروریت ها و باید ها

🔧 الزامات نصب کفشوی

۱. نصب کفشوی در بالکن، پارکینگ، تراس (مسقف یا بدون سقف) با سیفون شترگلویی الزامی است

۲. نصب کفشوی در محل پمپ‌ ها و مخازن ذخیره آب ضروری است.

۳. نصب کفشوی آب ریز جعبه آتش‌نشانی در پایین‌ ترین پاگرد پلکان الزامی است.

۴. نصب کفشوی در ترنچ انتهای رمپ پارکینگ با گریل مشبک الزامی است.

🌧️ الزامات سیستم آب باران

۵. لوله‌های آب باران باید بدون انشعاب و مستقل تا چاه جذبی هدایت شوند.

۶. چاه جذبی آب باران و فاضلاب باید جداگانه اجرا شوند (مگر در شرایط استثنایی).

۷. در صورت اتصال آب باران به چاه فاضلاب، انتهای لوله آب باران در پشت بام باید به صورت عصایی ونت اجرا شود.

۸. حداقل تعداد لوله‌ های قائم آب باران پشت بام باید ۲ عدد باشد.

۹. حداقل قطر لوله قائم آب باران پشت بام باید ۳ اینچ باشد.

🚽 الزامات سیستم فاضلاب

۱۰. اتصال فاضلاب آشپزخانه به رایزر سرویس بهداشتی با ونت مناسب مجاز است.

۱۱. نصب دریچه بازدید (C.O) در پایین‌ ترین نقطه رایزر فاضلاب الزامی است.

۱۲. برای چاه جذبی فاضلاب بدون اتصال به آب باران، ونت مجزا الزامی است.

۱۳. استفاده از زانویی ۹۰ درجه فقط برای انشعاب روشویی / سینک مجاز است.

۱۴. سایز لوله فاضلاب باید بر اساس محاسبات DFU هر بخش تعیین شود.

۱۵. در ساختمان‌ های بدون زیرزمین، فاضلاب واحدهای تراز ۶۰% باید مستقل اجرا شود.

۱۶. در ساختمان‌ های بلند مرتبه نیازی به سرعت‌ گیر فاضلاب نیست (به دلیل سرعت حد).

📏 الزامات شیب لوله‌ها

۱۷. شیب مجاز لوله‌های فاضلاب:

• سایز زیر ۴ اینچ: ۲%

• سایز ۴ اینچ: ۱%

• بالای ۴ اینچ: ۰.۵%

🔍 الزامات لوله‌کشی و داکت‌گذاری

۱۸. برای مسیرهای افقی زیر سقف کاذب (بیش از ۲ متر)، اتصال سیخ‌ زن الزامی است.

۱۹. تمام لوله‌ ها (فاضلاب، ونت، آب باران) باید از داخل داکت عبور کنند.

۲۰. اجرای لوله ونت افقی در سرویس‌ها باید زیر سقف باشد، نه داخل دیوار.

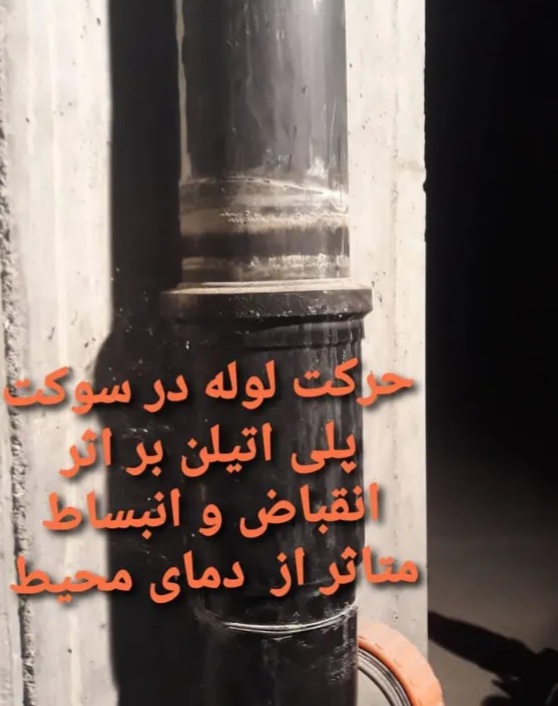

۲۱. باید انبساط / انقباض برای لوله‌ های پلی‌ اتیلن در ساختمان‌ های بلند پیش‌ بینی شود.

📌 الزامات سیستم ونت

۲۲. حداقل سایز لوله ونت باید ۴۰ میلی‌متر باشد.

۲۳. لوله هواکش هر واحد باید مستقل و بدون اشتراک با دیگر واحدها اجرا شود.

🚫 بخش دوم : ممنوعیت ها و نباید ها

۲۴. استفاده از لوله منقطع (پوش فیت) برای آب باران ممنوع می باشد.

۲۵.  تخلیه آب تراس ها به گذر عمومی ممنوع می باشد.

۲۶. اتصال فاضلاب اتاق دستگاه های تهویه مطبوع (مثل هواساز) به شبکه فاضلاب غیرمجاز می باشد.

۲۷. اتصال کفشوی تراس ها به رایزر آب باران یا فاضلاب ممنوع است.

۲۸. اتصال مستقیم درین دستگاه های سرمایشی به فاضلاب ممنوع می یاشد.

۲۹. اتصال دو لوله فاضلاب پشت به پشت با چهارراهی غیرمجاز است.

۳۰. عبور لوله ها از داکت آسانسور/ اتاق ترانسفورماتور ممنوع می باشد.

۳۱. اجرای سیفون (شترگلویی) روی مسیر آب باران پشت بام ممنوع است.

۳۲. استفاده از لوله پلیکا هواکشی برای ونت و آب باران غیرمجاز است.

۳۳. اتصال انشعاب فرعی در فاصله ۱۰ برابری قطر لوله بعد از زانویی  تغییر مسیر جهت، ممنوع است.

۳۴. تخلیه آب باران به گذر عمومی ممنوع است (مگر با مجوز طرح تفصیلی).

۳۵.  اتصال کفشوی پارکینگ، تراس، حیاط، و نورگیرها به شبکه فاضلاب غیرمجاز است.
