راهنمای ساده تفسیر منحنی پمپ (Pump Curve) چطور پمپ مناسب را انتخاب کنیم؟
وقتی یک پمپ می‌خرید، سازنده یک نمودار به شما می‌دهد که به آن «منحنی پمپ» می‌گویند. این نمودار نشان می‌دهد پمپ در هر دبی، چه هدی تولید میکند، چقدر برق مصرف میکند، چه راندمانی دارد و چه مقدار NPSH نیاز دارد. اگر این منحنی را درست بخوانید، می‌توانید پمپی انتخاب کنید که هم کمترین مصرف انرژی را داشته باشد و هم بیشترین عمر را کند.
منحنی پمپ به زبان ساده
فرض کنید می‌خواهید یک پمپ برای ساختمان‌تان انتخاب کنید. اولین سوال این است: «پمپ باید چه دبی و چه هدی داشته باشد؟» سازنده‌ها برای پاسخ به این سوال، یک نمودار ارائه می‌دهند که به آن منحنی عملکرد پمپ می‌گویند. این نمودار نشان می‌دهد که پمپ در سرعت ثابت، با تغییر دبی، چه هدی تولید میکند.
نکته مهم اینجاست: پمپ به تنهایی معنی ندارد! آنچه مهم است، تعامل پمپ با سیستم لولهکشی است. به همین دلیل، علاوه بر منحنی پمپ، باید منحنی سیستم را هم ترسیم کنیم. محل تلاقی این دو منحنی، نقطه کار نام دارد و نشان می‌دهد پمپ در عمل چه دبی و هدی تولید میکند.
در این مقاله، به زبان ساده یاد می‌گیرید که چطور منحنی پمپ را بخوانید، منحنی سیستم را ترسیم کنید، از کاویتاسیون جلوگیری کنید و پمپ مناسب پروژه‌تان را انتخاب کنید. شرکت آرمیکام با بیش از ۳۰ سال تجربه در طراحی و اجرای تاسیسات مکانیکی ساختمان، این راهنما را بر پایه تجربه اجرایی خود تدوین کرده است.
منحنی پمپ از چه بخش‌هایی تشکیل شده است؟
هر منحنی پمپ، چهار منحنی دارد که هر کدام یک ویژگی پمپ را نشان می‌دهد.
منحنی هد-دبی (H-Q)
مهم‌ترین منحنی. نشان می‌دهد پمپ در هر دبی، چه هدی تولید میکند. نکته مهم: هرچه دبی بیشتر شود، هد کمتر میشود. این منحنی شیب نزولی دارد.
منحنی توان-دبی (P-Q)
نشان می‌دهد پمپ در هر دبی، چقدر برق مصرف میکند. برای پمپ‌های گریز از مرکز، با افزایش دبی، توان مصرفی هم بالا می‌رود.
منحنی راندمان-دبی (η-Q)
نشان می‌دهد پمپ در کدام دبی بیشترین بازدهی را دارد. بالاترین نقطه این منحنی، نقطه بهترین راندمان (BEP) نام دارد.
منحنی NPSH-Q
نشان می‌دهد پمپ در هر دبی، چه مقدار حداقل فشار در مکش نیاز دارد تا دچار کاویتاسیون نشود. این مقدار توسط سازنده تعیین میشود.
نکته کاربردی: برای پمپ‌های گریز از مرکز، رابطه بین هد و دبی را می‌توان با یک فرمول ساده نشان داد: H = H₀ – k × Q². در این فرمول، H₀ هد در دبی صفر و k یک ضریب ثابت است.

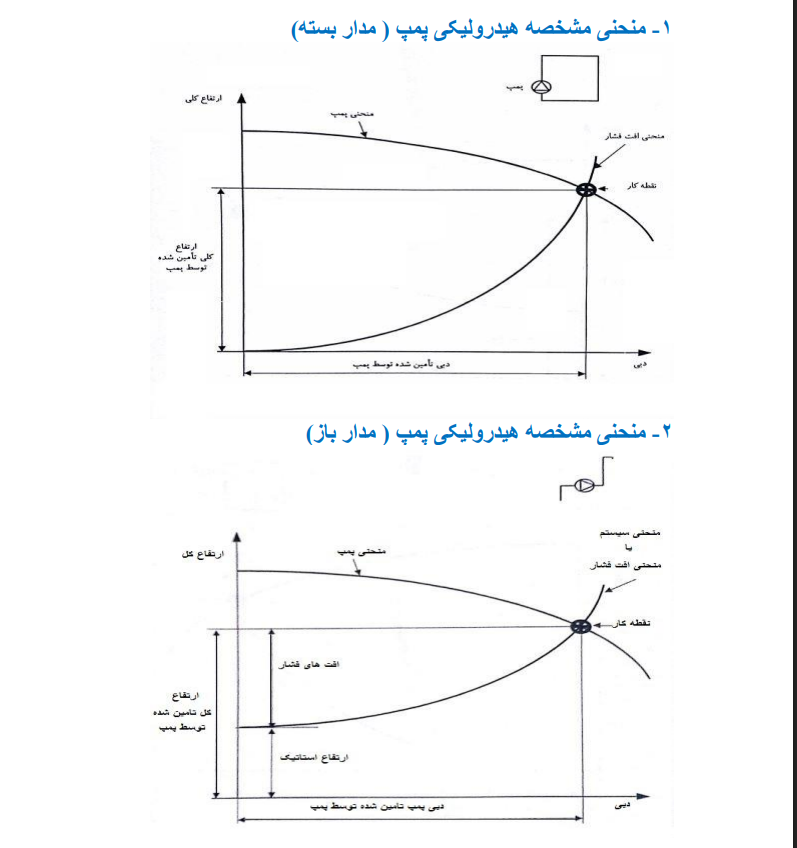

منحنی سیستم چیست و چرا باید آن را ترسیم کنیم؟
منحنی سیستم نشان می‌دهد لولهکشی ساختمان چقدر در برابر جریان سیال مقاومت میکند.
فرض کنید یک پمپ را در یک سیستم لولهکشی نصب کرده‌اید. پمپ باید بر دو عامل غلبه کند: اول ارتفاع (مثلاً ارتفاع ساختمان) و دوم اصطکاک لوله‌ها و اتصالات. مجموع این دو، همان چیزی است که «منحنی سیستم» نشان می‌دهد.
هد استاتیک (Static Head)
همان ارتفاعی که سیال باید بالا برود. مثلاً اگر مخزن در طبقه پنجم باشد، هد استاتیک حدود ۱۵ متر است. این مقدار ثابت است و به دبی ربطی ندارد.
هد اصطکاکی (Friction Head)
افت فشار ناشی از اصطکاک لوله، زانو، شیر و اتصالات. هرچه دبی بیشتر شود، این افت به‌صورت توان دوم زیاد میشود.
نقطه کار (Operating Point)
محلی که منحنی پمپ و منحنی سیستم همدیگر را قطع می‌کنند. این نقطه نشان می‌دهد پمپ در عمل چه دبی و هدی تولید میکند.
رابطه ریاضی منحنی سیستم به این صورت است:
Hsys: هد کل سیستم | Hstatic: هد استاتیک | R: ضریب مقاومت سیستم | Q: دبی
برای پیدا کردن نقطه کار، کافی است معادله منحنی پمپ (H = H₀ – k·Q²) را با معادله منحنی سیستم برابر قرار دهیم. دبی به‌دست‌آمده، همان دبی نقطه کار است.
هشدار مهم: حدود ۷۰٪ از خرابیهای پمپها به این دلیل است که مهندس، منحنی سیستم را نادیده گرفته و فقط بر اساس ارتفاع ساختمان، پمپ انتخاب کرده است.
یک مثال واقعی: ترسیم منحنی سیستم و انتخاب پمپ
با یک مثال ساده ببینید چطور منحنی سیستم را ترسیم و پمپ مناسب را انتخاب کنید.
فرض کنید در یک پروژه حرارت مرکزی، نقطه طراحی (نقطهای که پمپ باید در آن کار کند) به این صورت است: دبی ۳۰۰ گالن بر دقیقه (GPM) و هد ۴۰ فوت. می‌خواهیم منحنی سیستم را برای این پروژه ترسیم کنیم.
برای این کار از رابطه زیر استفاده می‌کنیم که به آن «قانون مربعات» می‌گویند:
Hx: هد جدید | H1: هد طراحی (۴۰ فوت) | GPMx: دبی جدید | GPM1: دبی طراحی (۳۰۰)
حالا با انتخاب دبی‌های مختلف، هد متناظر را محاسبه می‌کنیم:
| دبی (GPM) | محاسبه | هد (فوت) |
|---|---|---|
| ۱۰۰ | ۴۰ × (۱۰۰/۳۰۰)² | ۴.۴ |
| ۱۵۰ | ۴۰ × (۱۵۰/۳۰۰)² | ۱۰.۰ |
| ۲۰۰ | ۴۰ × (۲۰۰/۳۰۰)² | ۱۷.۸ |
| ۲۵۰ | ۴۰ × (۲۵۰/۳۰۰)² | ۲۷.۸ |
| ۳۰۰ | ۴۰ × (۳۰۰/۳۰۰)² | ۴۰.۰ |
| ۳۵۰ | ۴۰ × (۳۵۰/۳۰۰)² | ۵۴.۴ |
نتیجه: با ترسیم این نقاط، منحنی سیستم به‌دست می‌آید. هرچه دبی بیشتر شود، هد موردنیاز سیستم به‌صورت توان دوم افزایش می‌یابد. حالا اگر این منحنی را روی منحنی پمپ بیندازید، نقطه تلاقی آن‌ها همان نقطه کار است.
مثال دوم: انتخاب پمپ گریز از مرکز
فرض کنید بعد از محاسبات هیدرولیکی، به این نتیجه رسیدیم که پروژه به هد ۲۹ متر و دبی ۵۰ مترمکعب در ساعت نیاز دارد. با مراجعه به کاتالوگ پمپ‌های گریز از مرکز یک سازنده معتبر، دو گزینه پیش رو داریم:
گزینه الف: پمپ 65-315
دور ۱۴۵۰ RPM. مناسب برای کارکرد مداوم. مصرف انرژی کمتر و استهلاک پایین‌تر. برای پروژه‌هایی که پمپ به‌طور شبانه‌روزی کار میکند، انتخاب بهتری است.
گزینه ب: پمپ 50-160
دور ۲۹۰۰ RPM. ارزان‌تر و کوچک‌تر. مناسب برای کارکردهای متناوب. برای پروژه‌هایی که پمپ چند ساعت در روز کار میکند، انتخاب اقتصادی‌تری است.
برای انتخاب نهایی، باید به منحنی راندمان پمپ مراجعه کنید و ببینید نقطه کار (۵۰ مترمکعب و ۲۹ متر) در کجای منحنی قرار می‌گیرد. اگر نقطه کار نزدیک به BEP باشد، آن گزینه انتخاب مناسبی است.
هشدار مهم: هرگز از ضریب اطمینان (Safety Margin) در انتخاب پمپ استفاده نکنید! در فایل PDF اصلی تأکید شده که با افزایش دبی فقط ۱۰٪، هد کاهش می‌یابد و توان مصرفی موتور به‌شدت بالا می‌رود. این مسئله می‌تواند باعث سوختن الکتروموتور شود. همیشه پمپ را دقیقاً بر اساس نقطه کار محاسبه‌شده انتخاب کنید.
NPSH و کاویتاسیون به زبان ساده
کاویتاسیون، «قاتل خاموش» پمپ‌هاست. اما با محاسبه NPSH می‌توان از آن جلوگیری کرد.
کاویتاسیون یعنی چه؟ فرض کنید آب در خط مکش پمپ، به‌جای اینکه مایع بماند، جوش می‌خورد و تبدیل به بخار میشود. چرا؟ چون فشار در آن نقطه خیلی پایین آمده است. این حباب‌های بخار با ورود به پمپ، منفجر می‌شوند و به پروانه، آب‌بند و یاتاقان آسیب می‌زنند. صدای پمپ شبیه صدای سنگریزه میشود، می‌لرزد و راندمانش افت میکند.
برای جلوگیری از این مشکل، دو پارامتر مهم داریم: NPSH موردنیاز (NPSHr) که توسط سازنده پمپ مشخص میشود، و NPSH موجود (NPSHa) که مهندس باید در سیستم خود محاسبه کند. شرط اصلی جلوگیری از کاویتاسیون این است: NPSHa باید بزرگتر از NPSHr باشد.
فرمول محاسبه NPSH موجود در سیستم، به این صورت است:
Patm: فشار اتمسفر | Hs: ارتفاع مکش | hf: افت اصطکاکی | Hv: فشار بخار سیال
هر یک از این پارامترها، بر NPSHa تأثیر مستقیم دارند:
| پارامتر | توضیح ساده | تأثیر بر NPSHa |
|---|---|---|
| فشار اتمسفر | هرچه از سطح دریا بالاتر برویم، فشار هوا کمتر میشود | کاهش می‌دهد |
| ارتفاع مکش مثبت | اگر سطح آب بالاتر از پمپ باشد (پمپ زیر آب) | افزایش می‌دهد |
| ارتفاع مکش منفی | اگر پمپ بالاتر از سطح آب باشد (پمپ روی آب) | کاهش می‌دهد |
| افت اصطکاکی لوله مکش | هرچه لوله مکش باریک‌تر یا پیچیده‌تر باشد، افت بیشتر است | کاهش می‌دهد |
| دمای سیال | آب گرم زودتر جوش می‌خورد | کاهش می‌دهد |
علائم کاویتاسیون
صدای غیرعادی (مثل سنگریزه)، لرزش، افت ناگهانی راندمان، خوردگی پروانه و خرابی زودهنگام آب‌بند.
عوامل تشدیدکننده
آب داغ، لوله مکش باریک، ارتفاع مکش زیاد، فیلتر گرفته و افت فشار بالا در مسیر مکش.
راه‌حل‌های ساده
محاسبه دقیق NPSH، انتخاب پمپ با NPSHr کمتر، افزایش قطر لوله مکش و کاهش ارتفاع مکش. برای مشاوره، با کارشناسان آرمیکام در تماس باشید.
اگر سرعت پمپ را کم کنیم، چه اتفاقی می‌افتد؟
قوانین تشابه، رابطه بین سرعت، دبی، هد و توان مصرفی را نشان می‌دهند.
فرض کنید پمپی دارید که با سرعت ۲۹۰۰ دور در دقیقه کار میکند. اگر سرعت را به ۱۴۵۰ دور کاهش دهید، چه اتفاقی می‌افتد؟ پاسخ این سوال در قوانین تشابه نهفته است. این قوانین می‌گویند: دبی با سرعت نسبت مستقیم دارد، هد با مربع سرعت و توان مصرفی با مکعب سرعت. یعنی اگر سرعت را نصف کنیم:
– دبی نصف میشود.
– هد یک‌چهارم میشود.
– توان مصرفی یک‌هشتم میشود.
این یعنی با کاهش سرعت، صرفه‌جویی بسیار زیادی در مصرف انرژی خواهیم داشت.
H2 / H1 = (N2 / N1)²
P2 / P1 = (N2 / N1)³
Q: دبی | H: هد | P: توان مصرفی | N: سرعت دورانی
کاربرد عملی: اگر از درایو فرکانس متغیر (VFD) استفاده کنید و سرعت پمپ را ۲۰٪ کم کنید، توان مصرفی حدود ۵۰٪ کاهش می‌یابد. این یکی از بهترین راه‌های صرفه‌جویی در مصرف برق ساختمان است.
نقطه BEP و ۵ راهکار طلایی صرفه‌جویی انرژی
BEP نقطهای است که پمپ با بهترین بازدهی کار میکند. خارج از این نقطه، پمپ انرژی هدر می‌دهد.
BEP یا نقطه بهترین راندمان، نقطهای از منحنی پمپ است که در آن، کمترین انرژی تلف میشود. اگر پمپ شما خارج از این نقطه کار کند، هم برق بیشتری مصرف میکند، هم زودتر خراب میشود. توصیه میشود پمپها در محدوده ۷۰٪ تا ۱۲۰٪ دبی BEP کار کنند.
۱. انتخاب پمپ در محدوده BEP
عملکرد در این نقطه، هم برق را کم‌مصرف میکند و هم عمر پمپ را افزایش می‌دهد.
۲. تنظیم دور با VFD
با درایو فرکانس متغیر، سرعت پمپ را طوری تنظیم کنید که همیشه در محدوده BEP کار کند.
۳. تراش پروانه
اگر پمپ بزرگتر از نیاز است، با تراش پروانه می‌توان آن را با پروژه سازگار کرد.
۴. فیلتر خط مکش
فیلتر مناسب از ورود ذرات جلوگیری کرده و عمر پروانه را بالا می‌برد.
۵. بازرسی دورهای
یاتاقان‌ها، آب‌بندها و قطعات فرسوده را به‌موقع تعویض کنید تا هزینه‌های سنگین‌تر پیش نیاید.
اتصال سری و موازی پمپها
اگر یک پمپ کافی نبود، می‌توان از چند پمپ به‌صورت سری یا موازی استفاده کرد.
گاهی اوقات یک پمپ به تنهایی نمی‌تواند نیاز پروژه را تأمین کند. در این حالت، از چند پمپ استفاده می‌کنیم. اگر هدف افزایش هد باشد، پمپها را سری می‌بندیم. اگر هدف افزایش دبی باشد، پمپها را موازی می‌بندیم.
| مشخصه | اتصال موازی | اتصال سری |
|---|---|---|
| هدف | افزایش دبی | افزایش هد |
| رابطه دبی | Qکل = Q۱ + Q۲ | Qکل = Q۱ = Q۲ |
| رابطه هد | Hکل = H۱ = H۲ | Hکل = H۱ + H۲ |
| کاربرد مناسب | سیستم‌های با مصرف متغیر | ساختمان‌های بلندمرتبه |
| هشدار | پمپها باید هد یکسان داشته باشند تا جریان برگشتی رخ ندهد | پمپها باید دبی یکسان داشته باشند |
نکته مهم: در اتصال موازی، اگر پمپها هد یکسان نداشته باشند، پمپی که هد کمتری دارد، به‌عنوان بار اضافی عمل میکند و جریان برگشتی رخ می‌دهد. این مسئله باعث گرم شدن و خرابی پمپ میشود. برای طراحی صحیح سیستم پمپاژ با کارشناسان آرمیکام در تماس باشید.
جدول تبدیل واحدهای پرکاربرد
در محاسبات پمپ، ممکن است نیاز به تبدیل واحد داشته باشید. این جدول به شما کمک میکند.
| واحد مبدأ | واحد مقصد | ضریب تبدیل |
|---|---|---|
| تن تبرید (TR) | BTU/hr | × 12000 |
| BTU/hr | Kcal/hr | ÷ 4 |
| GPM (گالن بر دقیقه) | m³/hr | ÷ 4.4 |
| گالن | لیتر | × 3.785 |
| CFM (فوت مکعب بر دقیقه) | m³/hr | ÷ 0.6 |
| اسب بخار (HP) | کیلووات (kW) | × 0.735 |
| BTU/hr | وات (W) | × 0.29287 |
سوالات پرتکرار درباره منحنی پمپ
پاسخ سوالاتی که معمولاً مهندسان و کارفرمایان می‌پرسند.
هر سازنده پمپ، برای هر مدل، یک کاتالوگ یا فایل فنی دارد که منحنی پمپ در آن موجود است. این منحنی‌ها معمولاً در وب‌سایت سازنده، در بخش «Products» یا «Catalogs» قابل دانلود هستند. اگر پمپ را از نمایندگی خریداری می‌کنید، از فروشنده بخواهید منحنی پمپ را در اختیار شما قرار دهد.
NPSHr (موردنیاز) توسط سازنده پمپ تعیین میشود و نشان می‌دهد پمپ حداقل چه مقدار فشار در مکش نیاز دارد. NPSHa (موجود) توسط مهندس محاسبه میشود و نشان می‌دهد سیستم چقدر فشار در مکش فراهم میکند. شرط جلوگیری از کاویتاسیون این است: NPSHa بزرگتر از NPSHr باشد. برای مشاوره در محاسبه، از صفحه خدمات آرمیکام دیدن کنید.
چون پمپ به تنهایی معنی ندارد. پمپ در تعامل با لولهکشی سیستم کار میکند. اگر منحنی سیستم را ترسیم نکنیم، نمی‌دانیم پمپ در عمل چه دبی و هدی تولید میکند. حدود ۷۰٪ از خرابیهای پمپ، به دلیل نادیده گرفتن منحنی سیستم است.
بستگی به نیاز پروژه دارد. اگر به هد بالا نیاز دارید (مثل ساختمان‌های بلند)، پمپها را سری کنید. اگر به دبی بالا نیاز دارید (مثل سیستم‌های با مصرف متغیر)، پمپها را موازی کنید. در اتصال موازی، پمپها باید هد یکسان داشته باشند تا از جریان برگشتی جلوگیری شود. برای طراحی صحیح سیستم پمپاژ، با کارشناسان آرمیکام در تماس باشید.
علائم اصلی کاویتاسیون عبارتند از: صدای غیرعادی (شبیه صدای سنگریزه)، لرزش پمپ، افت ناگهانی راندمان و خوردگی پروانه. اگر این علائم را دیدید، فوراً پمپ را خاموش کنید و NPSH را محاسبه کنید.
BEP نقطهای از منحنی پمپ است که در آن، پمپ با بیشترین بازدهی کار میکند. اگر پمپ خارج از این نقطه کار کند، هم برق بیشتری مصرف میکند و هم زودتر خراب میشود. توصیه میشود پمپها در محدوده ۷۰٪ تا ۱۲۰٪ دبی BEP کار کنند. برای انتخاب پمپ مناسب، از خدمات طراحی و محاسبه سیستم‌های پمپاژ آرمیکام استفاده کنید.
۵ راهکار کلیدی: ۱) انتخاب پمپ در محدوده BEP. ۲) استفاده از درایو فرکانس متغیر (VFD) برای تنظیم دور موتور. ۳) تراش پروانه. ۴) نصب فیلتر در خط مکش. ۵) بازرسی دورهای یاتاقان‌ها و آب‌بندها. با اجرای این راهکارها، تا ۳۰٪ در مصرف انرژی صرفه‌جویی میشود. برای بهینه‌سازی سیستم‌های موجود، با ما تماس بگیرید.
